关于变量柱塞泵怎么调节变量,首先来讲解下变量柱塞泵的工作原理

变量柱塞泵是一固定转速下,流量可变,可调节的柱塞泵。该泵主要配件有主轴、缸体、柱塞、配油盘、变量机构(摇摆组件等),变量控制阀等。泵的输入口液压油经泵体、配油盘、变量壳体中的通油孔通过单向阀进入变量壳体的下腔,当拉杆向下运动时,推动变量活塞向下移动,变量控制阀的上阀口打开,变量壳体下腔的压力油经变量活塞中的通油孔进入变量壳体上腔,由于上腔面积大于下腔,液压力的作用下推动活塞向下运动,带动销轴使变量头绕钢球中心旋转,改变变量头的倾斜角(增大),柱塞泵的流量随之增大。反之拉杆向上运动,变量头的倾斜角向相反方向变化,泵的流量也随之变化。当倾斜角度变至零以后,则变量头向负偏角方向变化,液流产生换向,泵的进出油口变换。以上就是变量柱塞泵的通用原理。

常见变量柱塞泵包括力士乐A4VSO系列柱塞泵、A7V系列斜轴式变量柱塞泵、A10VSO斜盘式变量柱塞泵、A11VO轴向柱塞泵、SCY系列手动变量柱塞泵,YCY系列变量柱塞泵等。下面分别讲解常见变量柱塞泵的变量调节方式。

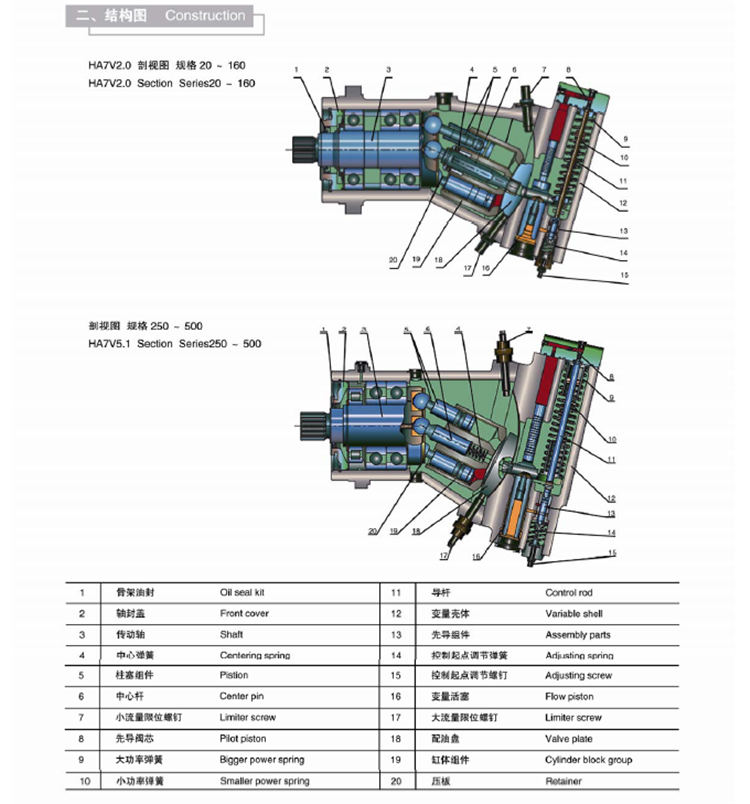

A7V斜轴式变量柱塞泵结构图如下:

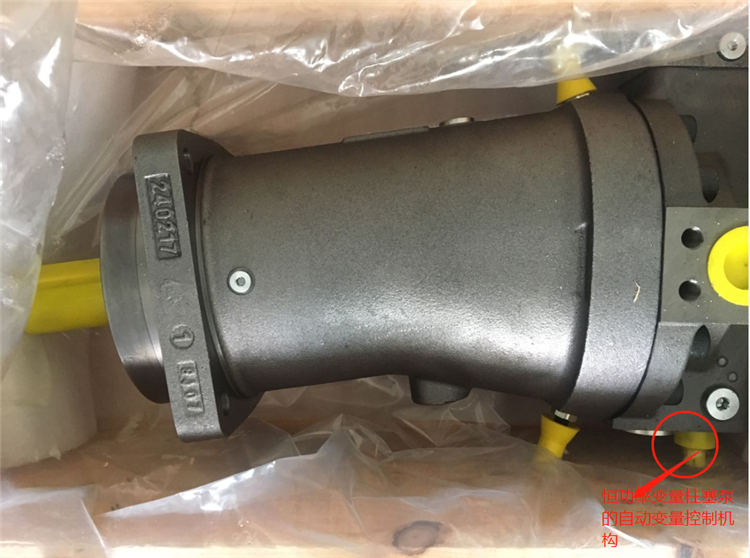

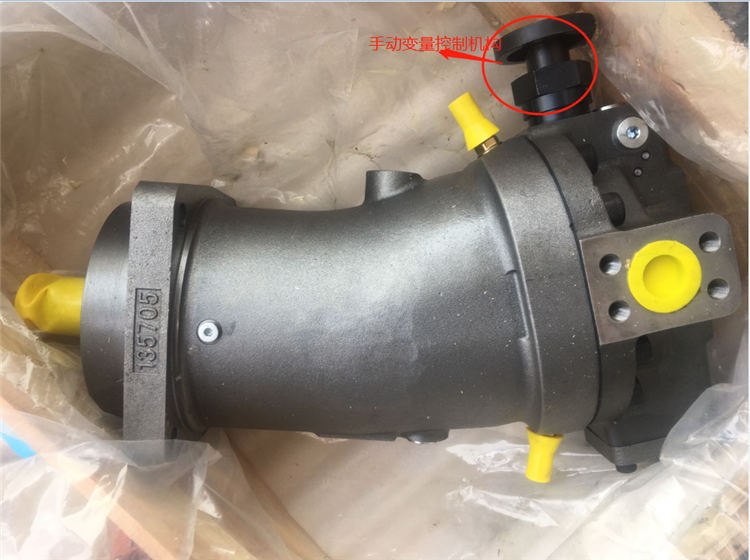

A7V斜轴式变量柱塞泵变量调节示意图,分别为手动变量控制和恒功率变量控制,如下:

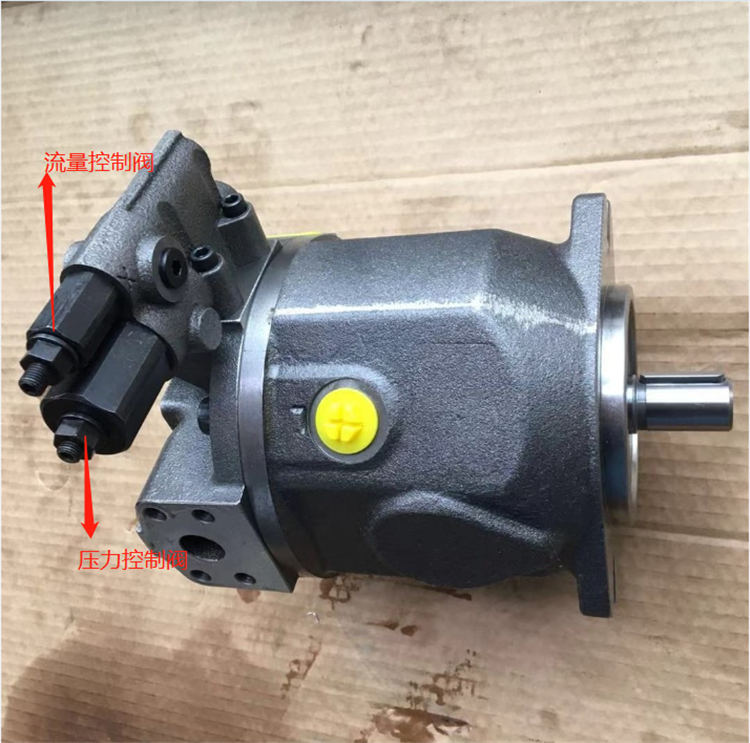

力士乐A10VSO系列斜盘式轴向柱塞泵变量调节机构示意图如下:

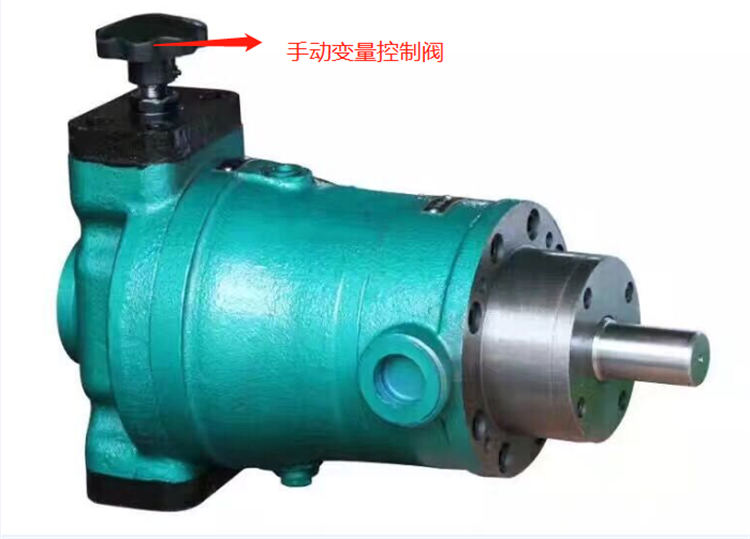

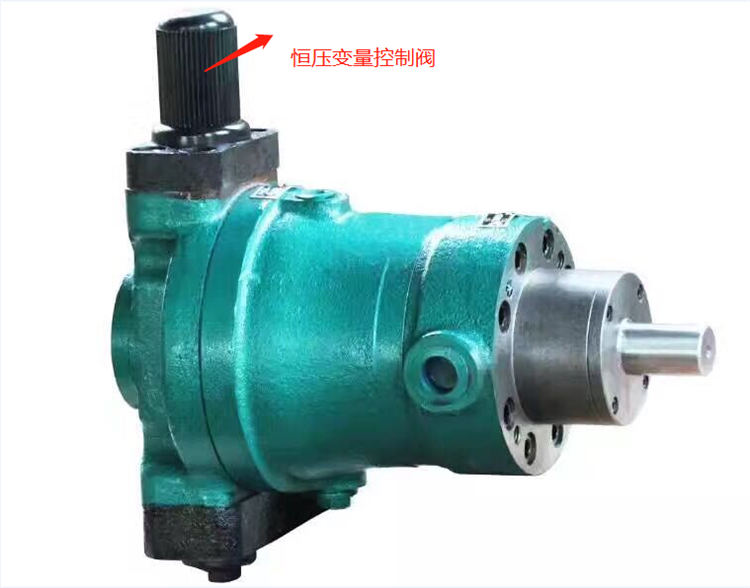

常见CY系列变量柱塞泵调节机构调如下图:


随着技术的不断进步,变量柱塞泵的控制调节方式也在不断变化调整,如需要了解最新相关信息,请联系我公司技术人员咨询。
