变量柱塞泵的控制方式有哪几种

变量柱塞泵是液压系统的重要装置。它依靠柱塞在气缸中往复运动,以改变密封工作室的容积,从而实现吸油和油压。变量柱塞泵
有额定压力高,结构紧凑,效率高,流量调节方便等优点。变量柱塞泵广泛用于需要调节高压,高流速和流速的应用,例如液压机,矿
山机械和船舶。变量柱塞泵控制分为:恒压变量控制、压力补偿控制,远程压力补偿控制,负载灵敏度控制,手动变量控制、电子控制、
液控方式和电液控制。变量柱塞泵也简称为变量泵。

恒压变量控制:该控制方式能实现泵在设定压力下稳定运行工作,压力不变化,其实现的原理是变量机构由溢流调压阀实现,当压力超过
设定压力时,压力油通过变量泵的泄油口回到油箱,从而实现压力恒定。该泵的特性是,当压力无限接近设定的变量点时,泵的排量会无
限趋近余零。

压力补偿控制:如果柱塞泵的排量压力接近预设压力,则泵排出量自动降低到压力下限。可以手动调节设定压力。

远程压力补偿控制:压力补偿控制的设定压力可通过外部设置的遥控阀远程控制。包括压力补偿安全阀。可以手动调节设定压力。

负载敏感控制:自动控制泵的位移,使得蜘蛛下游侧的流量控制阀前后之间的压差恒定。它是一种节能控制方法,控制活塞泵和压力驱
动负载(执行器)的流量。包括压力补偿安全阀。可以手动调节设定压力。压力补偿控制的设定压力可通过外部设置的遥控器远程控制。
扭矩限制控制:结合驱动泵的电机的负载能力,可以自动控制排油。可以手动选择流量设置。负载压力补偿式安全阀,可手动调节设定
压力。压力补偿控制的设定压力可通过外部设置的遥控阀远程控制。

电子控制:在流量控制模式下,根据流量控制信号控制泵排量。如果泵的排量压力接近设定压力,它将自动切换到压力控制模式。需要
专用控制器。包括压力补偿安全阀。可以手动调节该压力。排量调节功能:可通过泵上设置的调节螺丝调节排量。

液控方式:通过先导阀提供的压力油去改变泵的斜盘的角度,从而改变泵的排量的大小的一种控制方式,常用于大排量、高压力的变量
柱塞泵上。

手动变量控制:该控制方式是通过泵上的手动变量控制机构实现,通常是可调节的手轮或者手柄,通过手轮调节泵的输出排量大小,
属于人工调节的方式。原理上是通过手动调节机构改变泵的斜盘的角度,从而改变柱塞每次行程的大小,由此改变泵每次转动时输出
的流量。具体可以参见A7V系列轴向变量柱塞泵,内有相关结构图和原理图。

电液控制方式:通过电子控制系统控制先导阀的油液输入量,从该改变变量泵的斜盘角度,从未改变泵排量大小的一种控制方式。

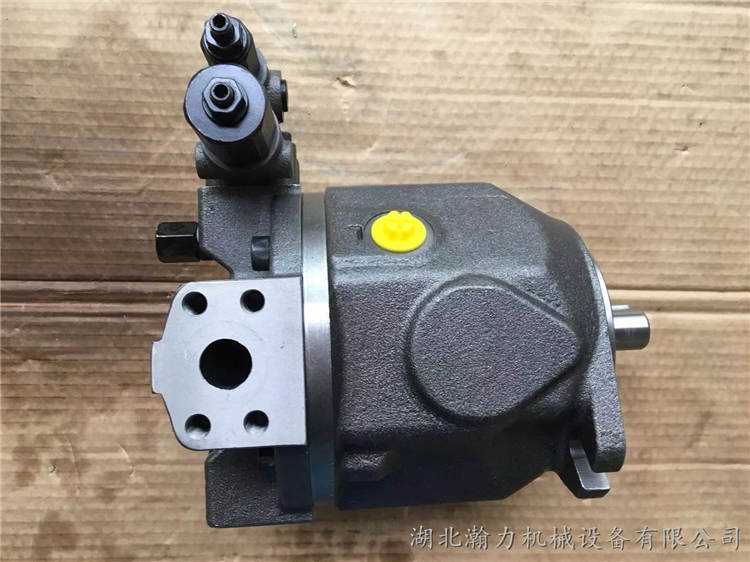

常见的变量柱塞泵A10VSO系列变量柱塞泵、A7V变量柱塞泵、A4VSO变量泵等。目前生产变量柱塞泵的厂家主要包括德国REXROTH
力士乐、贵州力源等。各系列变量柱塞泵实际可选用的控制方式,请参考我公司产品说明书。
