如何区分定量液压泵和变量液压泵

首先介绍定量泵和变量泵的概念。在固定转速下,输出流量可变的液压泵称之为变量泵,反之为定量泵。它们最大的不同就是变量液压泵的轴是可偏心安装。定量泵的转速设定好后,它的输出流量和压力就确定了,不可调整。变量泵的输出流量可以根据系统的压力变化(通过负载敏感控制系统),自动地调节流量,就是压力高时输出流量小,压力低时输出流量大,这样他可以节省液压元件的数量,从而简化了油路系统,而且可以减少系统液压油发热。缺点是流量脉动严重,系统压力不够平稳,泵的寿命短。

如何区别液压泵是定量泵还是变量泵,从本质上来说主要根据泵的容积是否可变作为依据。从外观上看,变量泵通常都有变量控制机构、泵的内部都有容积变化控制的阀芯单元。如力士乐A10VSO系列柱塞泵是一种变量柱塞泵、在泵的外面有压力控制阀、流量控制阀等。

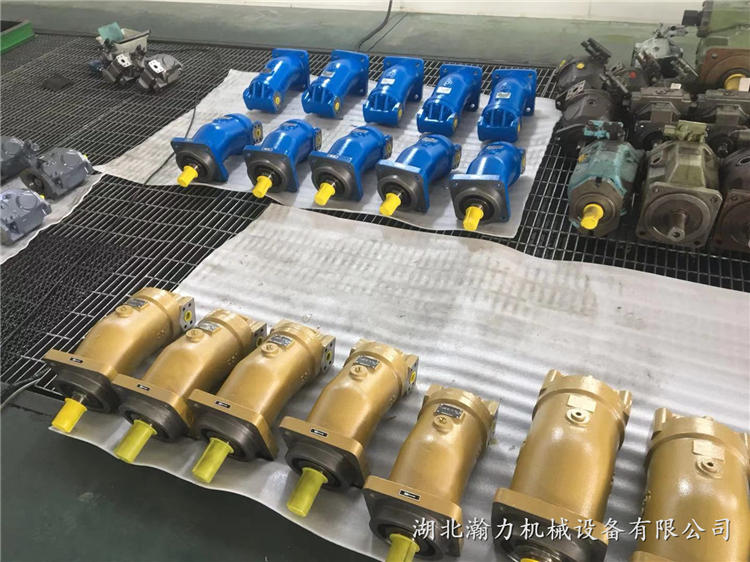

A2F定量柱塞泵(定量液压泵)实物图如下:

液压泵根据工作原理主要分为齿轮泵,叶片泵,柱塞泵。齿轮泵都是定量泵,叶片泵可以根据转子的偏心距的改变来实现变量。柱塞泵分为轴向柱塞泵和径向柱塞泵。轴向柱塞泵可以通过改变配油盘倾角实现变量,径向柱塞泵是定量泵。叶片泵通过调节偏心距、柱塞泵通过调节滑板角度可以实现变量。 理论上讲,齿轮泵只能是定量液压泵,柱塞泵可以做变量液压泵。叶片泵有两种,单作用叶片泵可以做变量泵,双作用叶片泵不能做变量泵。齿轮泵和柱塞泵可以正反转,叶片泵不行,因为泵内部叶片有一个倾角,反转会折断叶片。常见液压泵主要包括柱塞泵、齿轮泵、叶片泵。一般来说齿轮泵由于其结构特点,容积效率不可调整,该泵仅作为定量泵使用。而叶片泵,由于其结构特点,只有在小排量的泵范围内,可作为变量泵,大排量叶片泵很少有变量泵。柱塞泵则不受此限制,则有定量泵和变量泵。

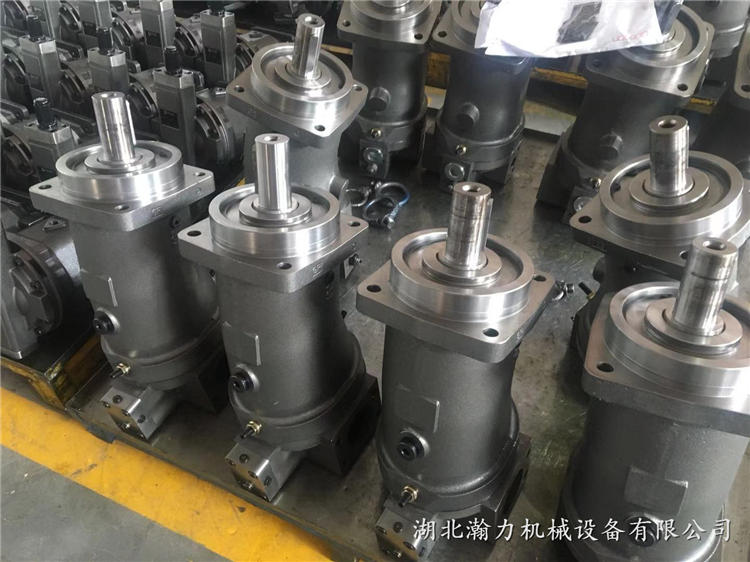

A7V变量柱塞泵(变量液压泵)实物图如下:

柱塞泵是变量液压泵定量液压泵除外观上的区别、实际是是通过斜盘角能否变换来区分,变量泵的斜盘角是可变的,可以改变排量大小,定量泵斜盘角是一定的,排量是固定不变的。
建议有时间多到图书馆看看液压相关的资料。
