常见定量柱塞泵和其特点


常见的定量柱塞泵在结构上有斜轴式轴向柱塞和斜盘式柱塞泵,产品具有柱塞泵的通性,即压力高,转速范围广(100-2500r/min,作为定量马达使用的时候最高转速可达6000r/min)。

常见的定量柱塞泵包括A2F系列斜轴式柱塞泵、MCY系列斜盘式柱塞泵等。两种产品系列相比,A2F系列柱塞泵具有更好的性能表现,但结构较MCY系列柱塞泵略微复杂,相比MCY系列柱塞泵的成本要高出不少。因此用户在实际的使用中应根据自身的需求来选择。MCY系列除性能比A2F系列柱塞泵弱外,同时产品结构笨重,不适于移动场景的应用。

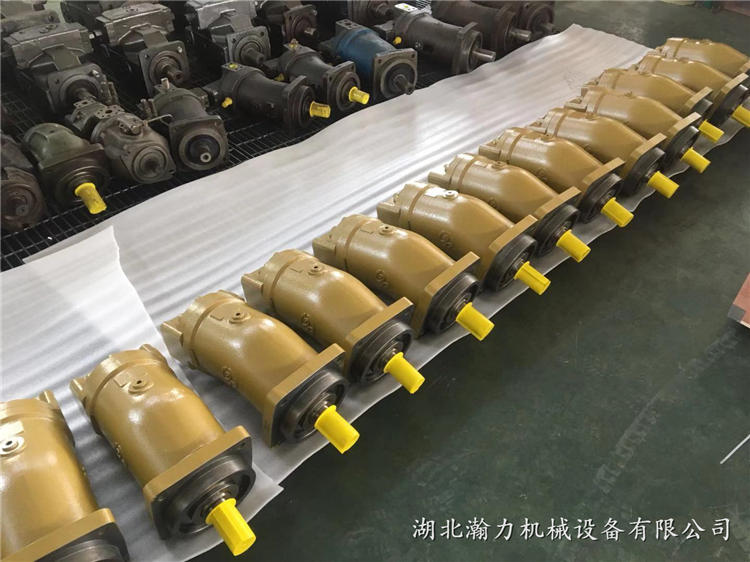

生产A2F系列定量柱塞泵的企业主要包括北京华德、贵州力源、德国力士乐、湖北瀚力机械设备有限公司等。以下为A2F系列定量柱塞泵实物图

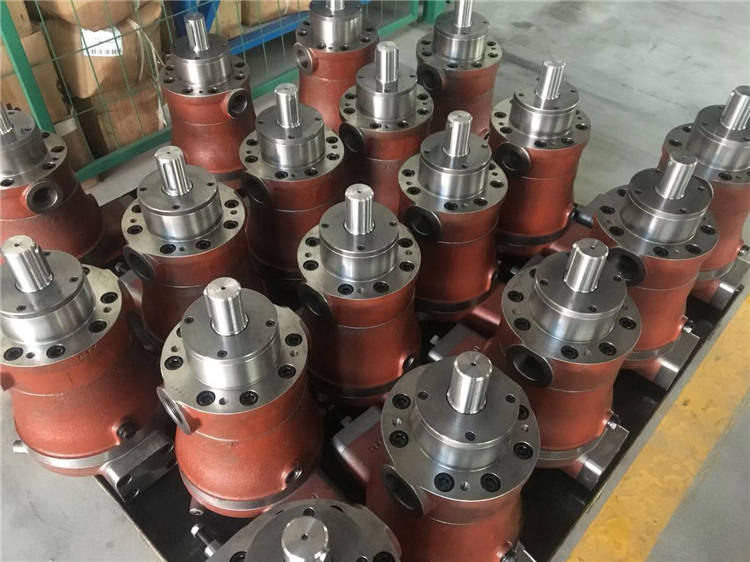

MCY系列定量柱塞泵实物如下图:

定量柱塞泵由于其结构特性、因此具有固定排量的特性,同时具有斜轴式轴向柱塞泵的通性,即工作压力高,转速范围广,但对液压油品质要求较高!同时本产品的转速和输出流量比较平稳!

A2F系列定量柱塞泵常用规格包括
A2F10R4P4
A2F63R2P3
A2F80R2P3
A2F107R2P3
A2F160R2P3

MCY系列定量柱塞泵常用规格包括
10MCY14-1B
40MCY14-14
80MCY14-1B
160MCY14-1B

定量柱塞泵产品结构:主要由驱动轴、液压缸体、柱塞、固定斜盘、配油孔盖、泵壳等组成。

定量柱塞泵工作原理:柱塞装在液压缸体承孔内,柱塞的一端通过压盘及保持架等坐落在与驱动轴成倾斜角度的斜盘上,使液压缸体带动柱塞转动的同时,柱塞还往复轴向移动,进行吸油和排油。缸体与传动轴用键联接,在缸体直径为D的圆周上均匀分布几个轴向孔,每个孔内有一柱塞,柱塞在轴向孔内可轴向滑动,缸体孔内的弹簧一端坐落在缸体孔的底部,另一端顶在柱塞上,使柱塞头部与固定斜盘接触,斜盘轴线与传动轴轴线有一个倾角,对于定量柱塞泵来说,该斜角是不可变化的,泵的容积效率不会改变,因此在固定转速下,泵的流量和压力不会改变。斜轴式定量柱塞泵,泵内所受径向力小,因此排量和压力可以达到非常高,最大排量的如A2F1000,排量可以达到1000ml/r。
